übers‘ Wasser fliegen- Hydrofoil

180Ein Hydrofoil selber bauen Zwischenstand August 2016



schon lange verfolge ich den neuesten Kitetrend Hydrofoilen

Über das Wasser „fliegen“ mit einem Kite bei Leichtwind……

Aber es ist immer noch ne‘ Stange Geld die man(n) dafür ausgeben muss. Dank Google habe ich mir weltumspannend  die Erfahrungen Hinweise und Bilder zu den nun fest beschlossenen Eigenbau erlesen. Das schwierigste dabei war eigentlich die Selektion welche Formen, Längen, Dimensionen usw. nun die richtigen sein sollen. Schlussendlich habe ich aus dem „Bauchgefühl“ die mir am besten gefallenden Formen der Flügel, des Mastes und der Fuselage genommen, die dann per Q -CAD konstruiert und mit meiner neuen großen CNC Fräse ausgefräst.

nun ist die Kohlefaser auch „drauf“ jetzt noch das Board anpassen und dann heißt es

übenübenüben 😉

Aktualisierung (mit den ersten Fahrversuchen) folgt in ca 2 Wochen.

nachfolgend nun die einzelnen Bauabschnitte:

1

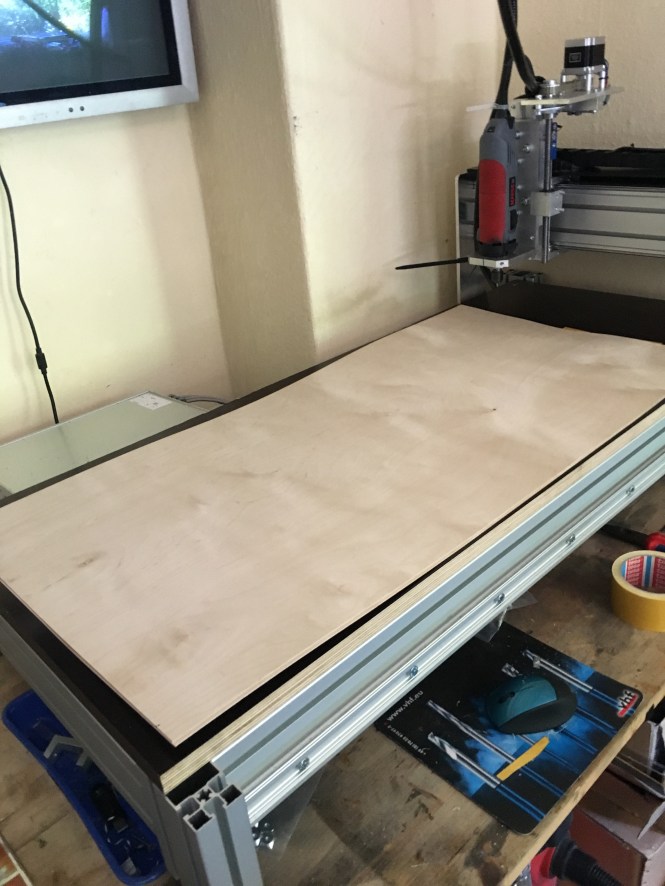

die neue CNC Fäse

3

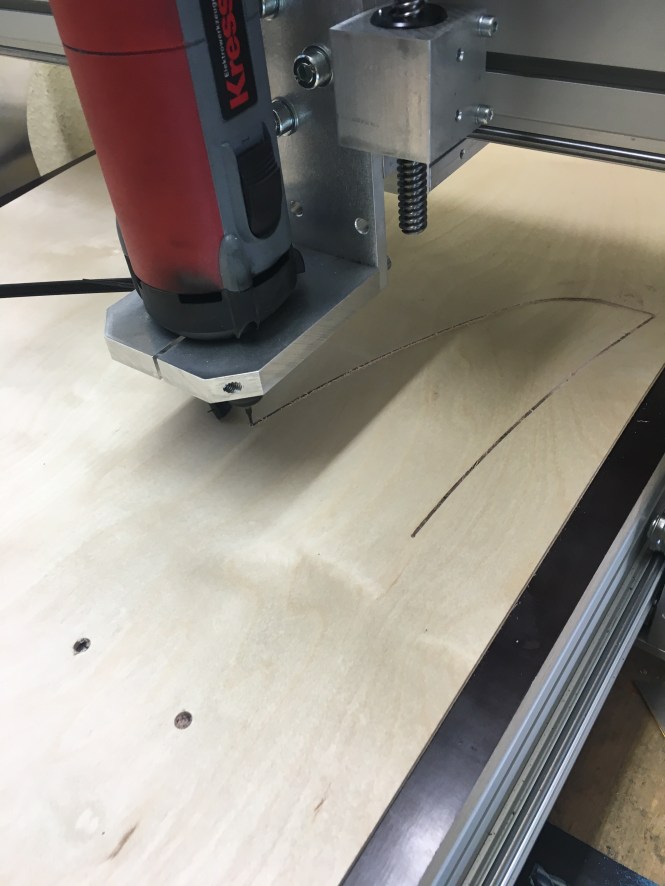

los geht es:Frontflügel

5 (2)

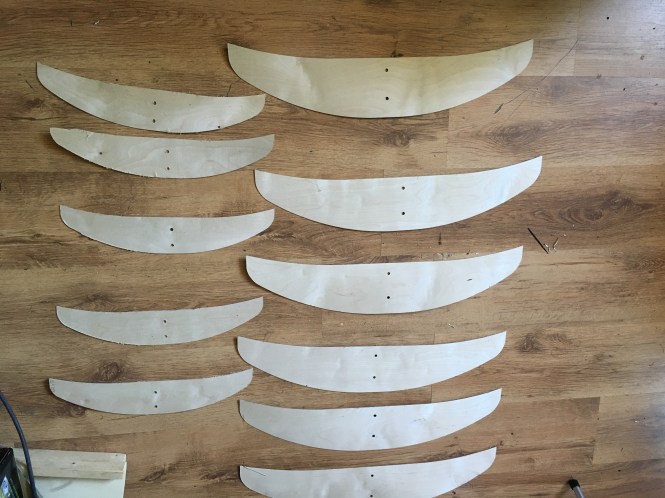

Birkensperrholz 3 lagig

6

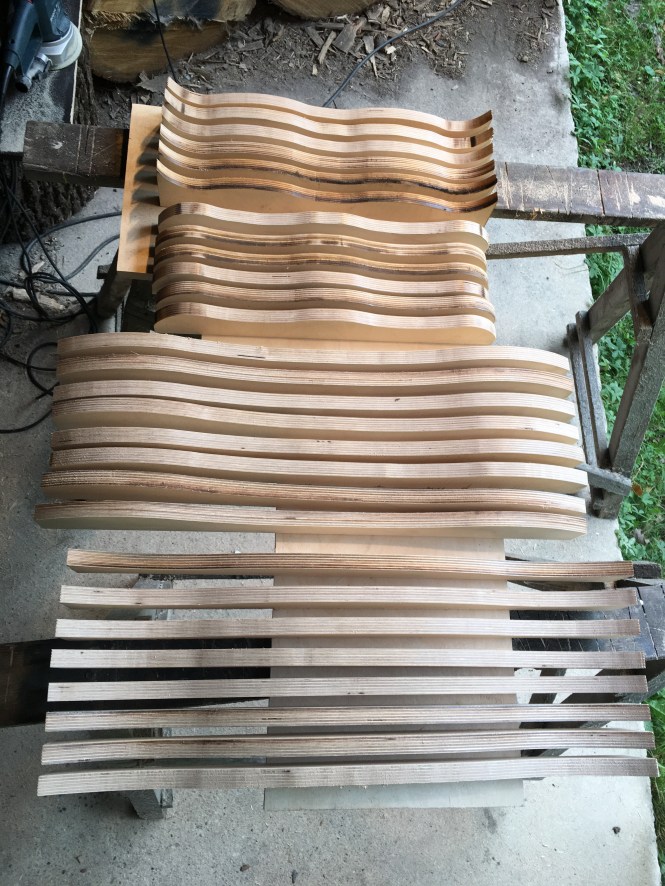

nun die Formen

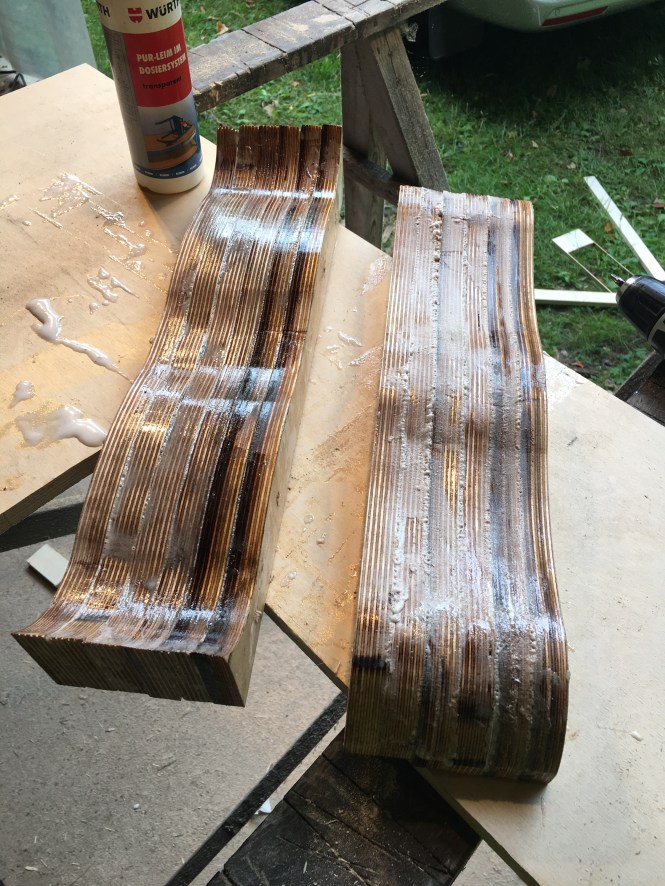

9

mit Holzleim PUR unter Druck geleimt

10

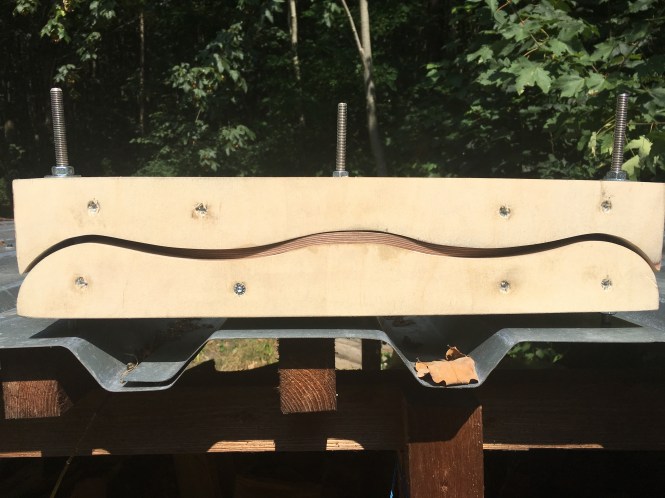

etwas schöner 🙂 die Form für den Frontflügel

12

die hinteren Flügel wegen der starken Streckung erstmal nur nass gepresst

15

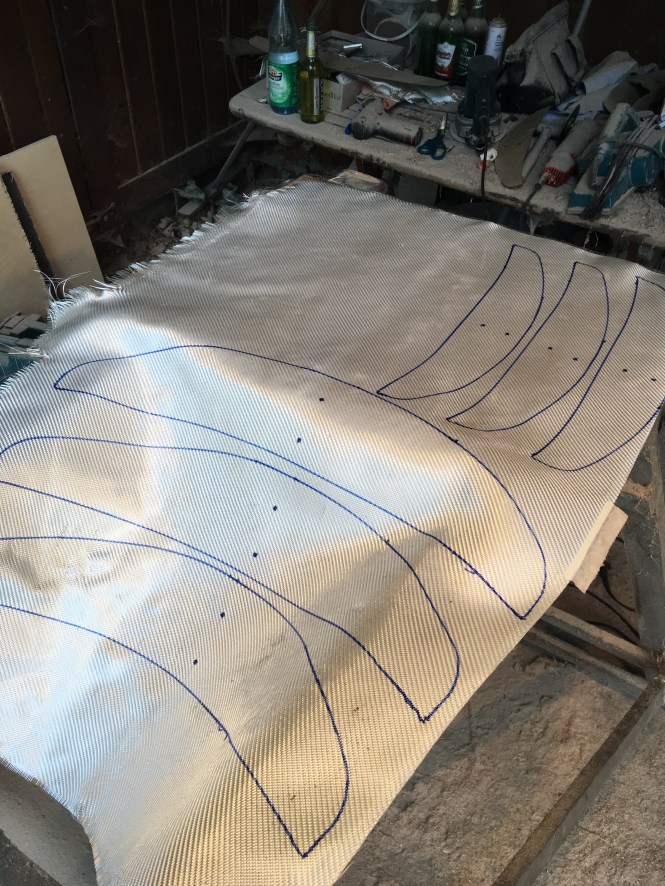

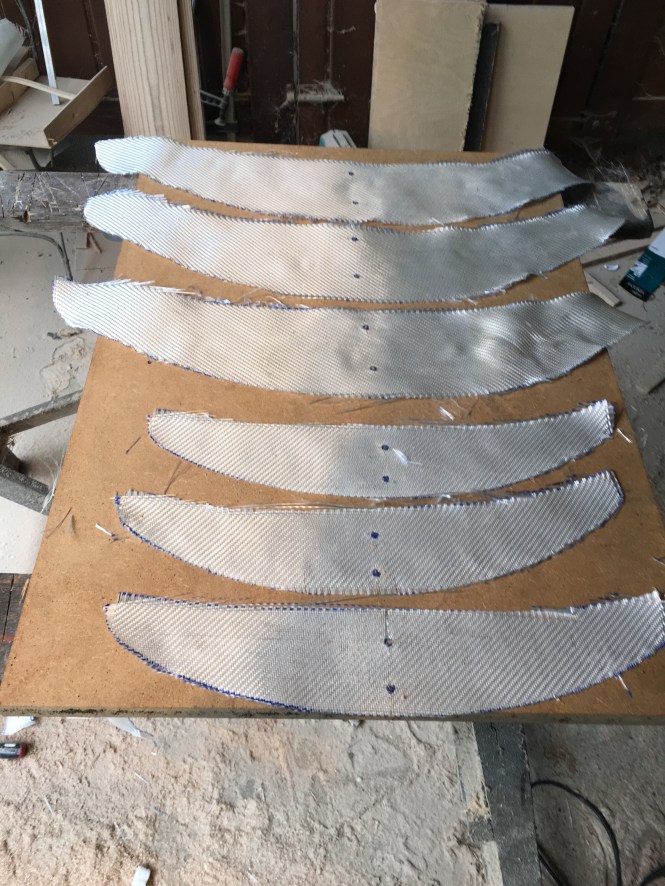

nun 600er´GFK Gelege

16

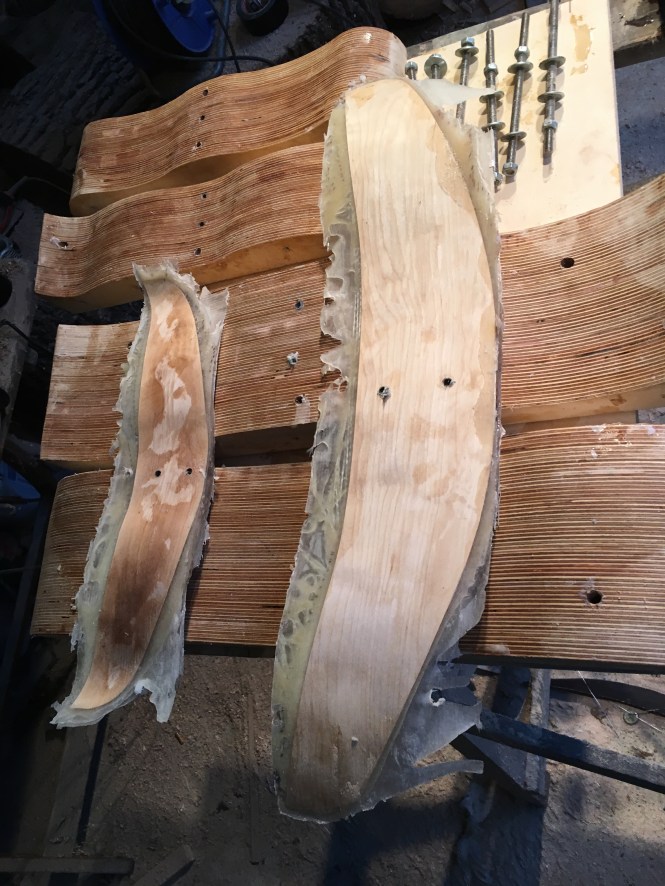

17

raus aus der Pressform

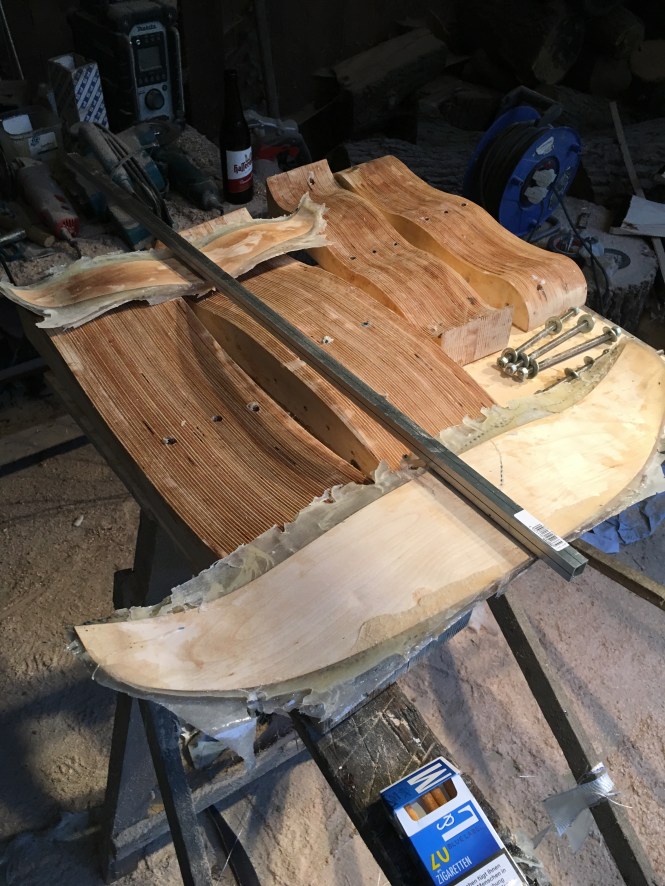

19

erste „Anprobe“

22

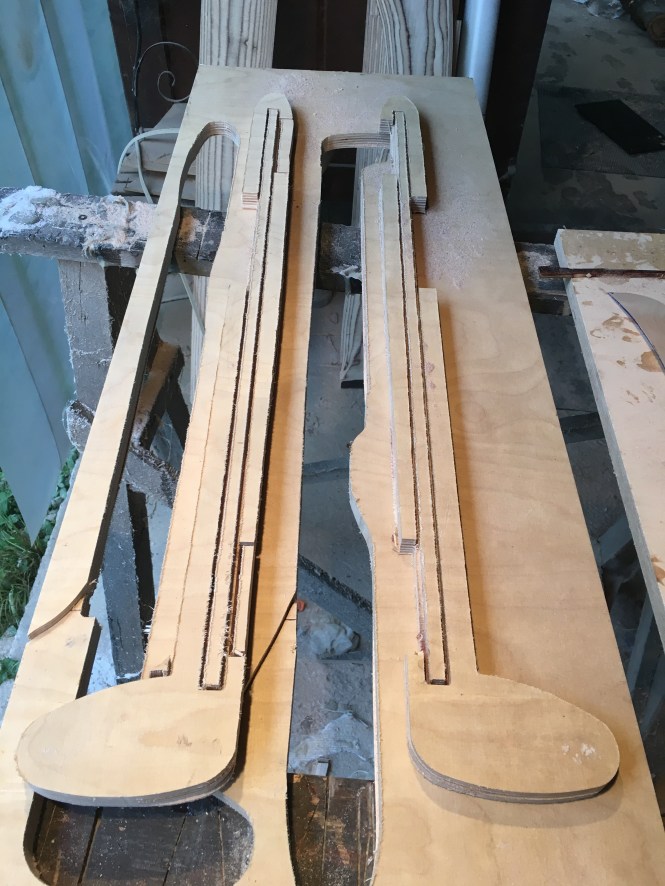

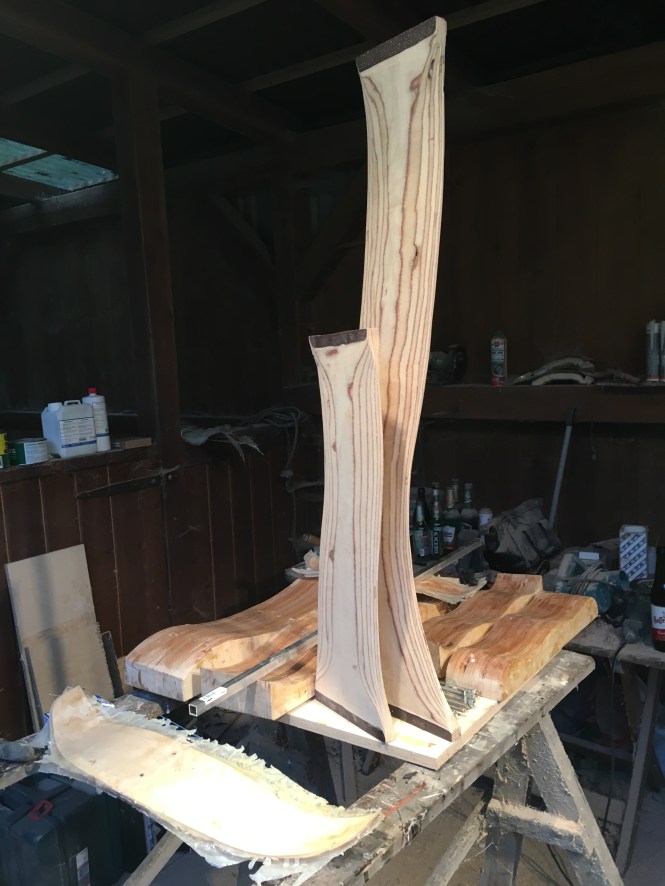

Haupt und Übungsmast, zum Anfang ist es besser mit einem kurzen Mast zu üben 😉

032

nun die Fuselage

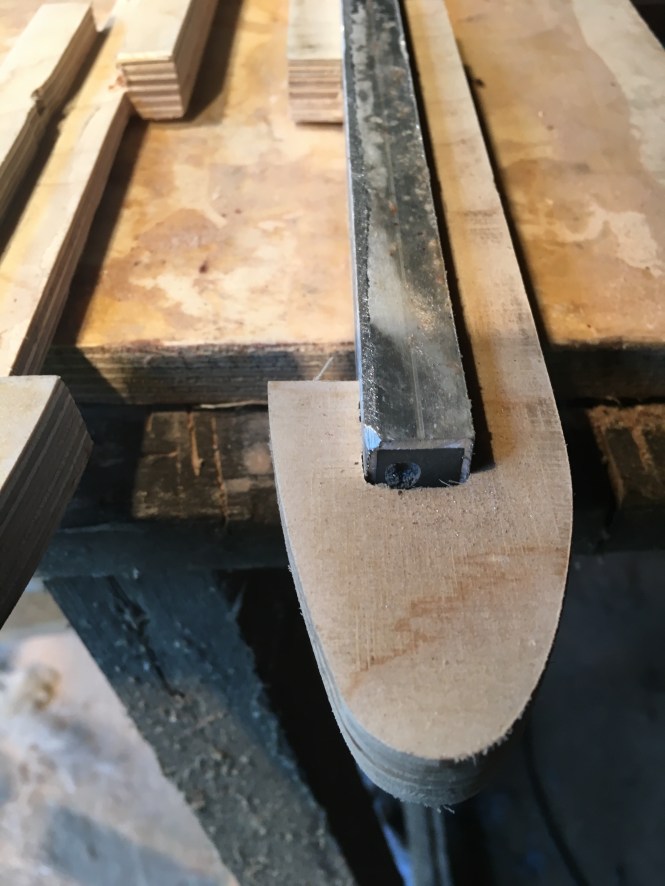

036

2 lagig (18 mm) mit ausgegossenen Kernstab aus Aluminium (15,5 mal 15,5 mm)

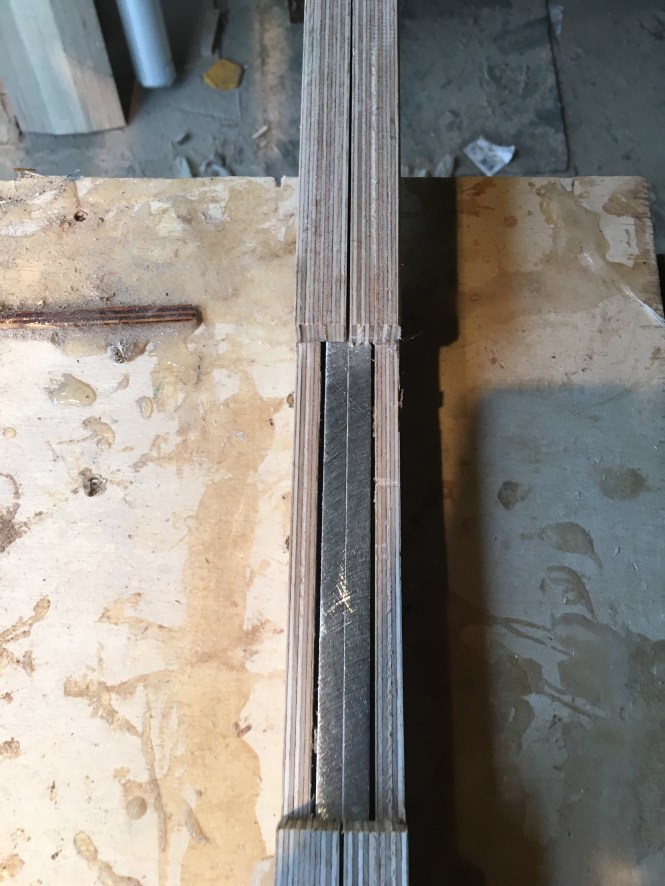

039

nimmt später die staken Haltekräfte besser auf

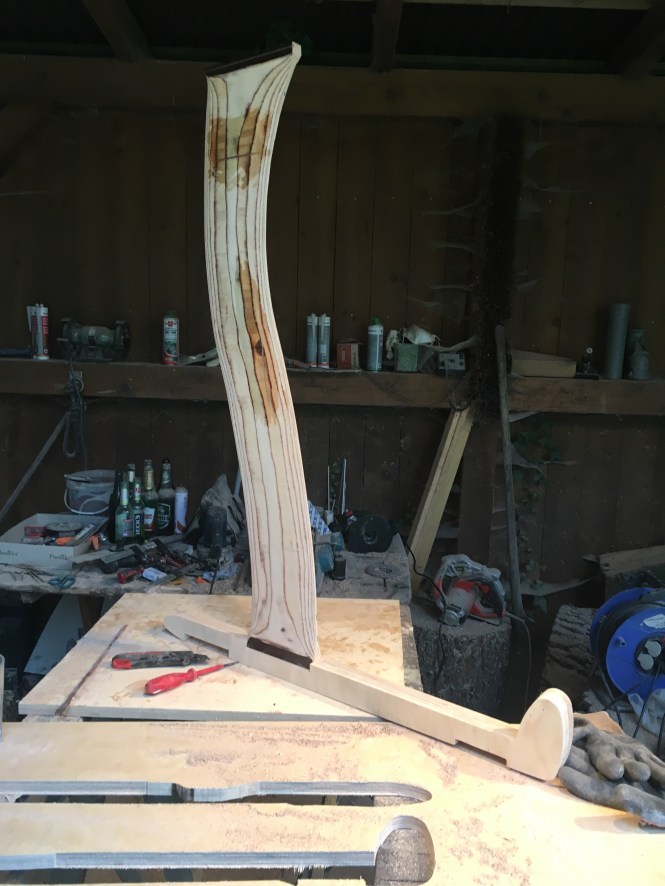

043

044

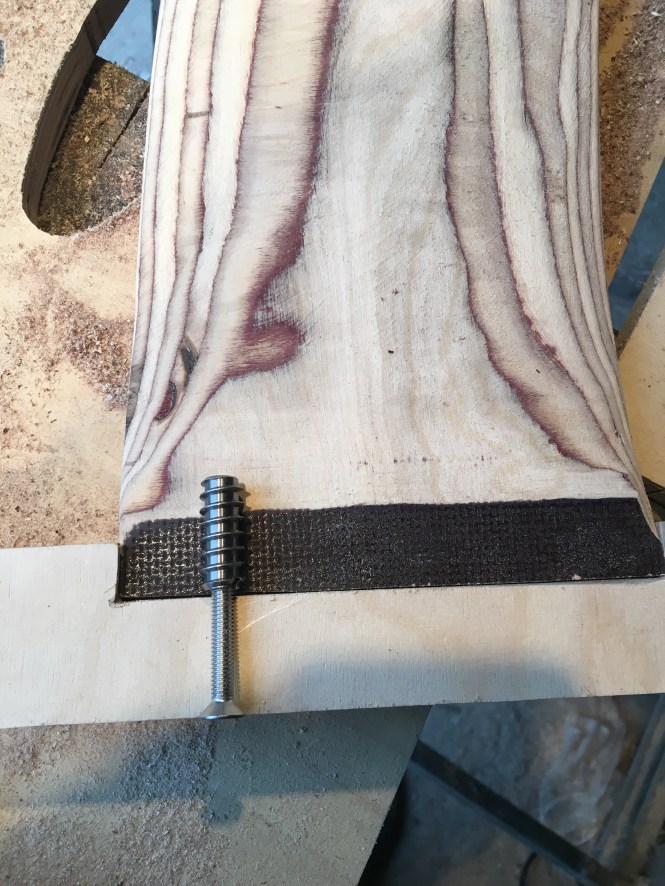

M 6 er V 4A Senkkopfschrauben

049

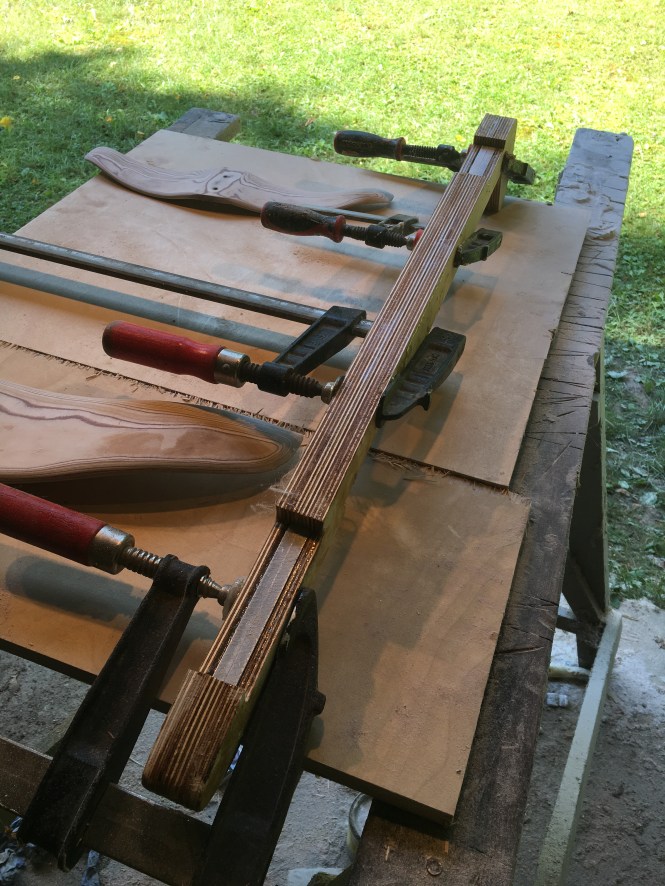

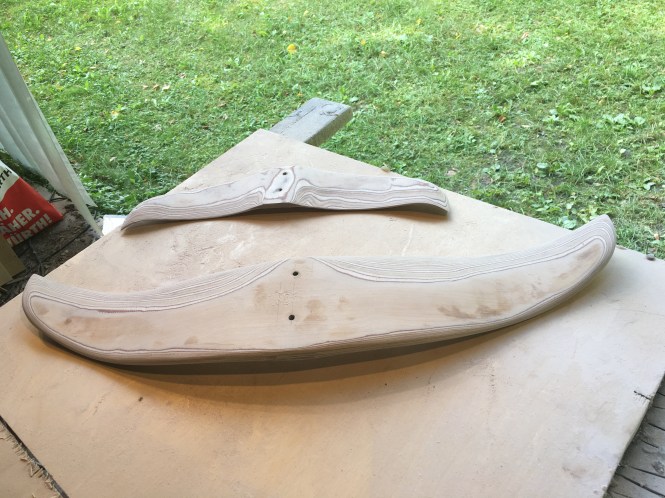

nun die Flügel mit aerodynamischen Feinschliff

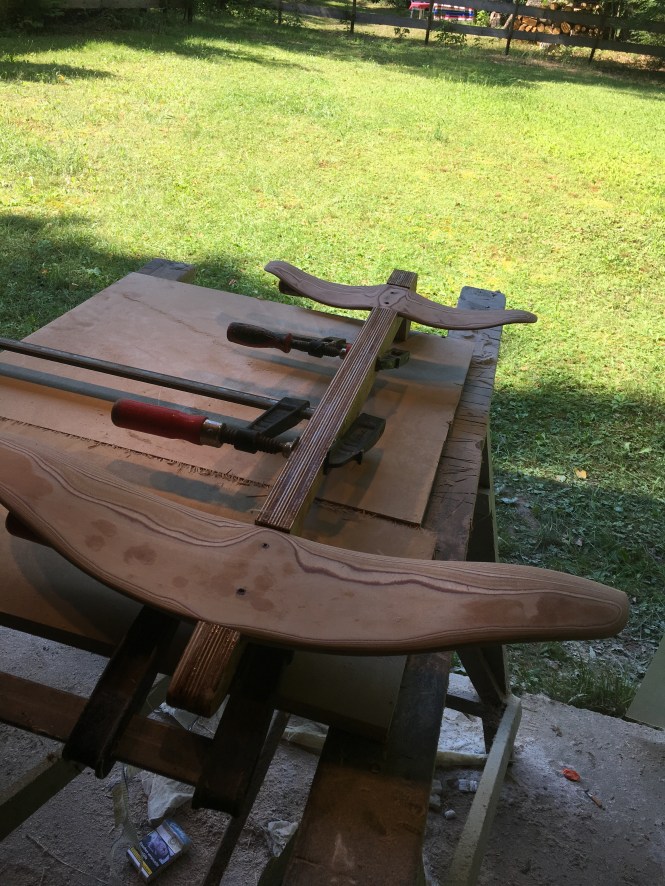

050051

056

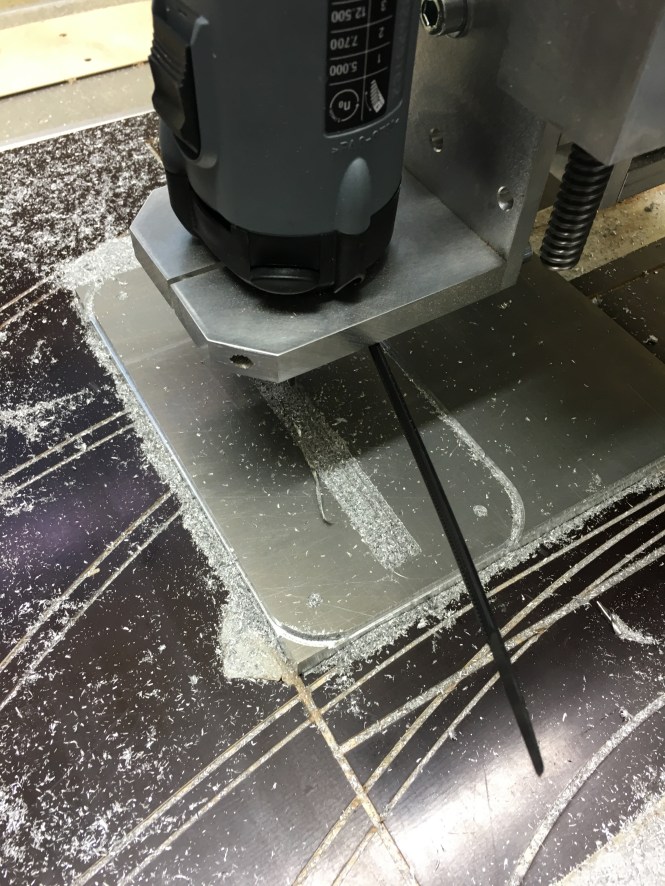

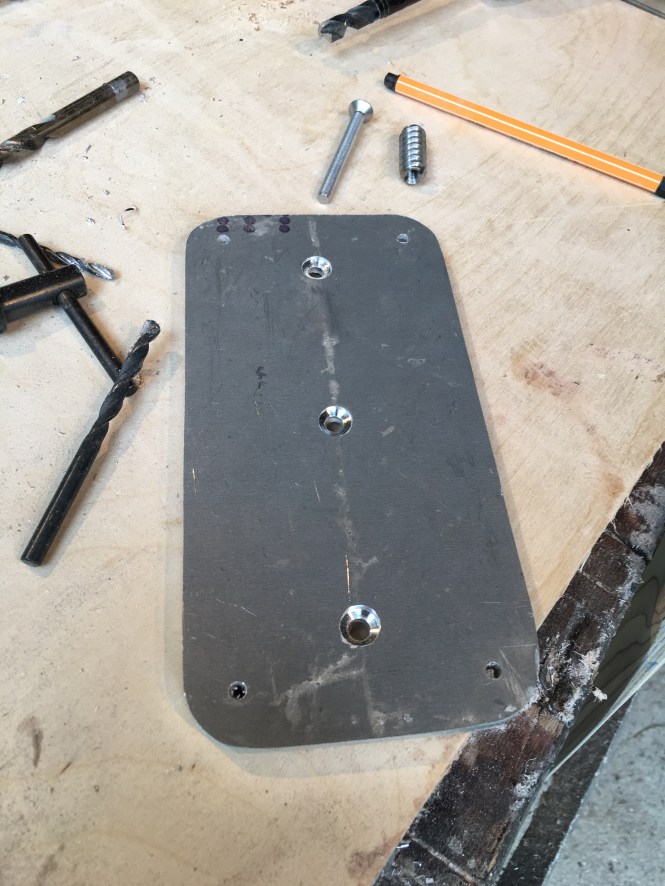

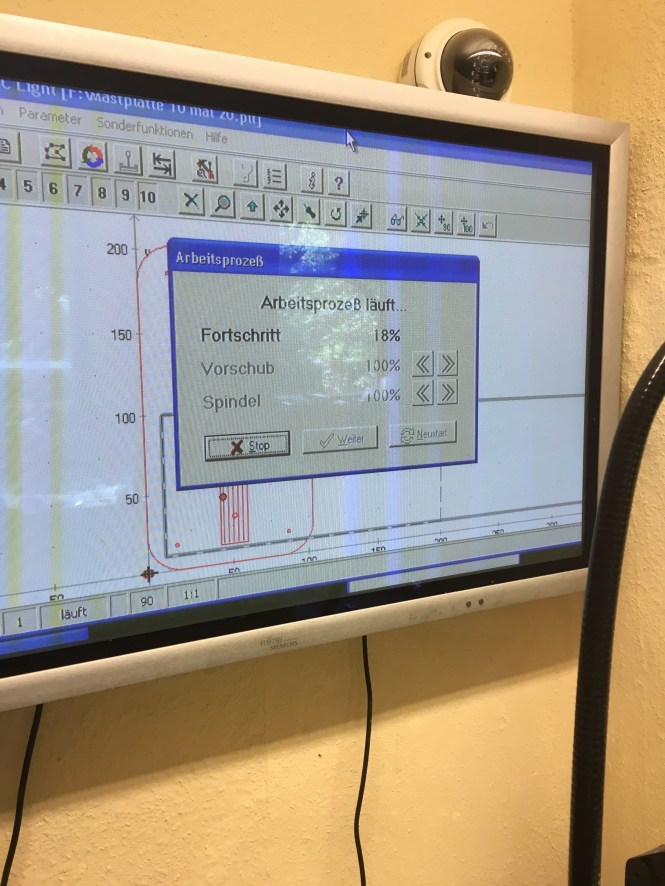

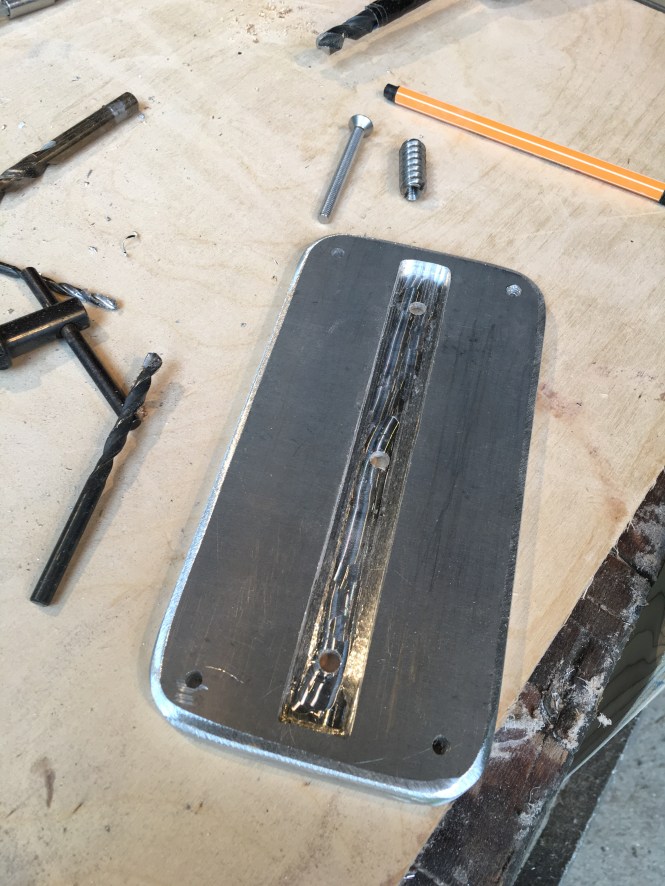

jetzt die Platte aus hochfesten Aluminium 10 mal 20 cm

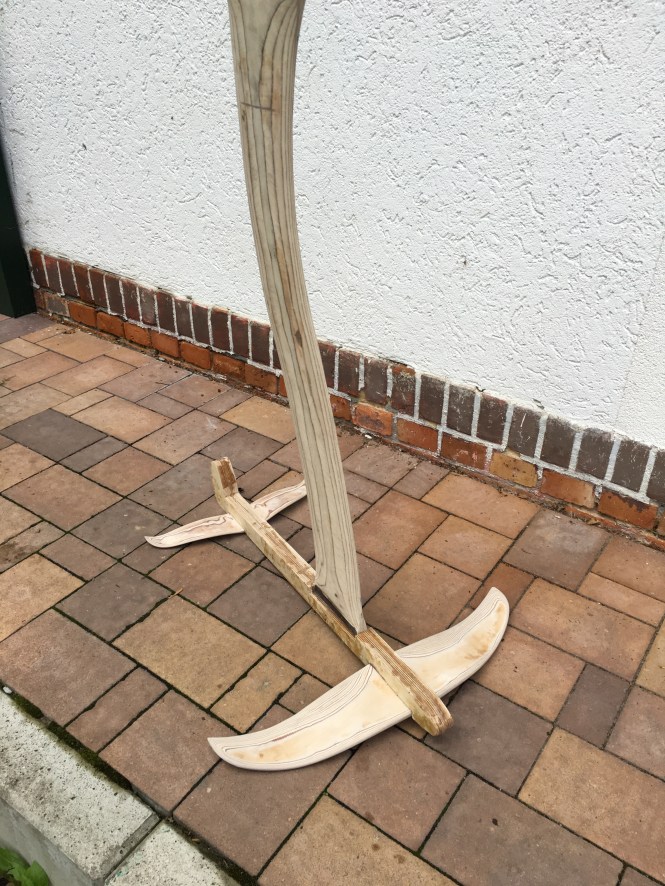

057064076

077

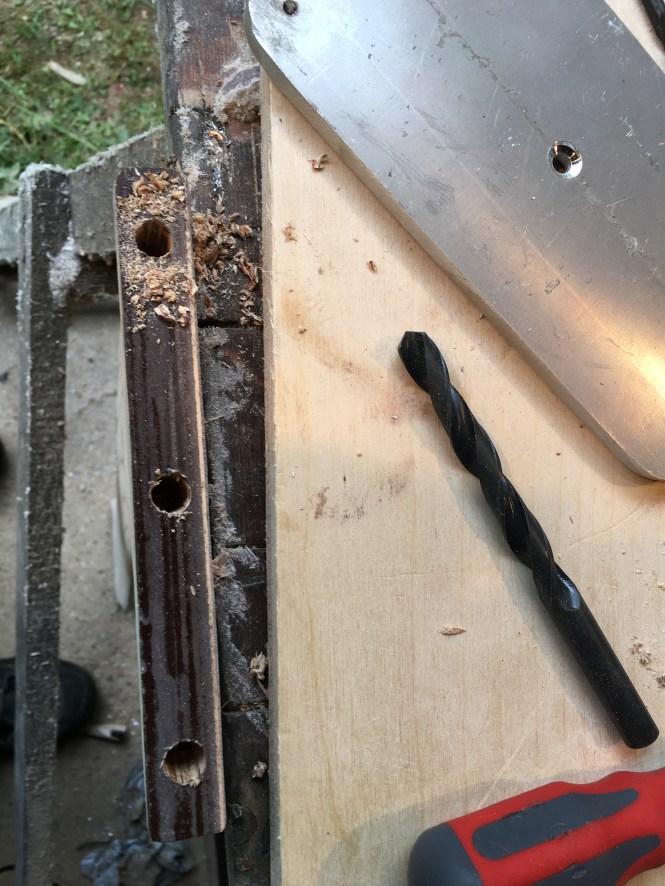

immer „sauber“bohren

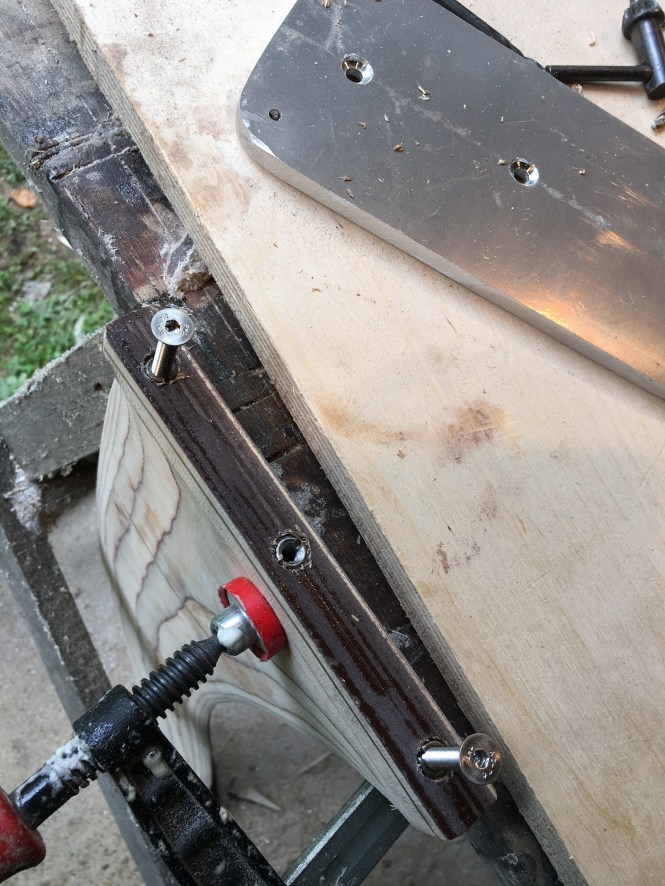

078

max. 1 Bier pro 3 h Arbeit 😉

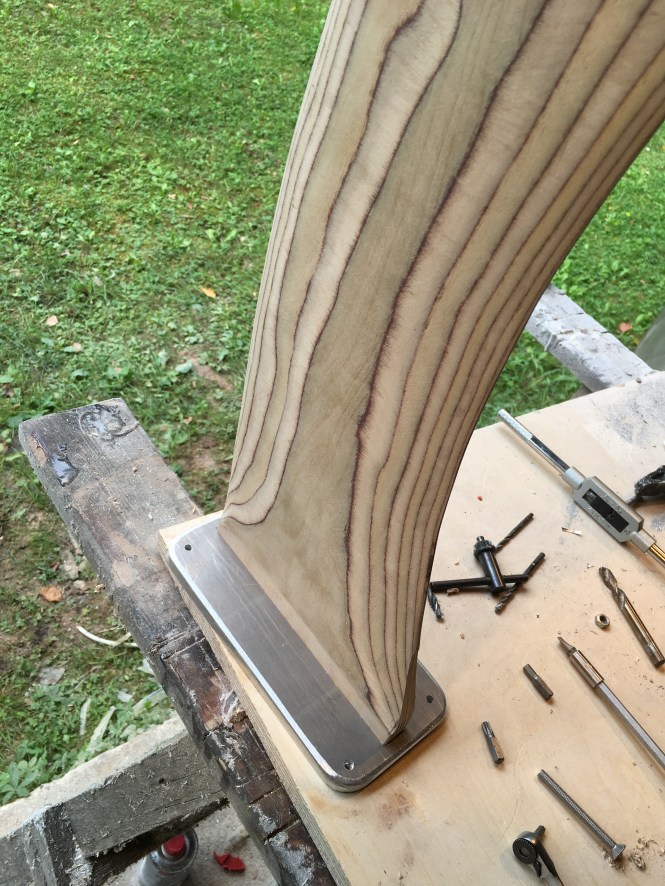

080

082

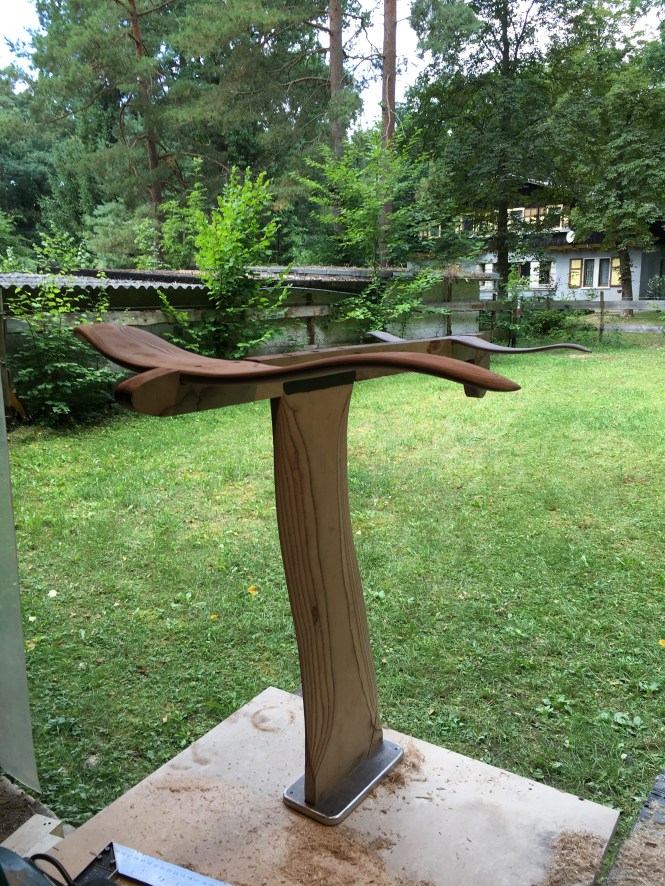

da passt das dann auch

088

104

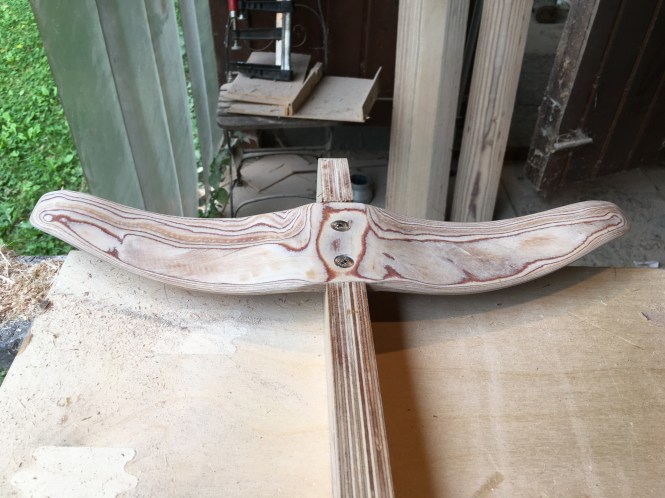

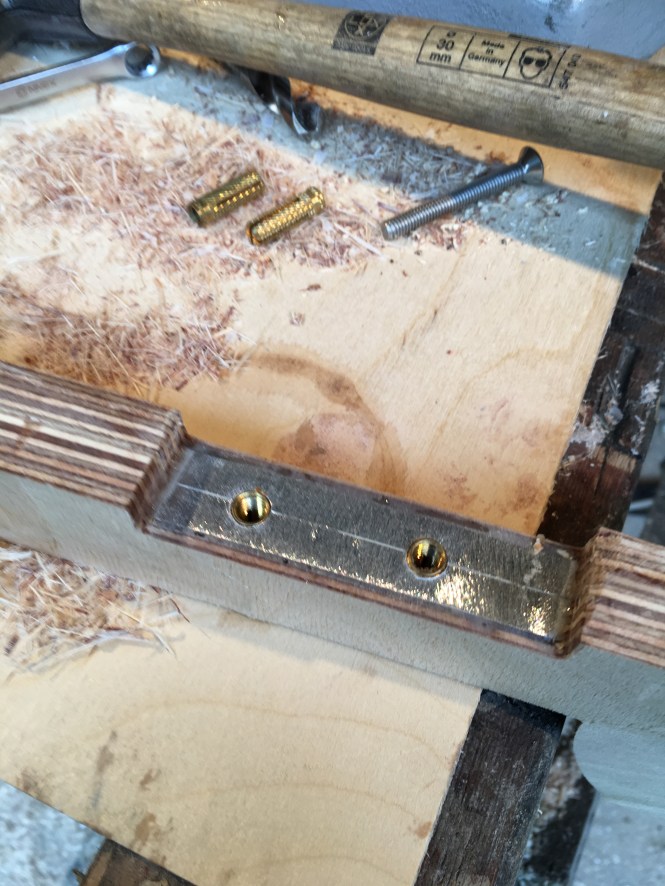

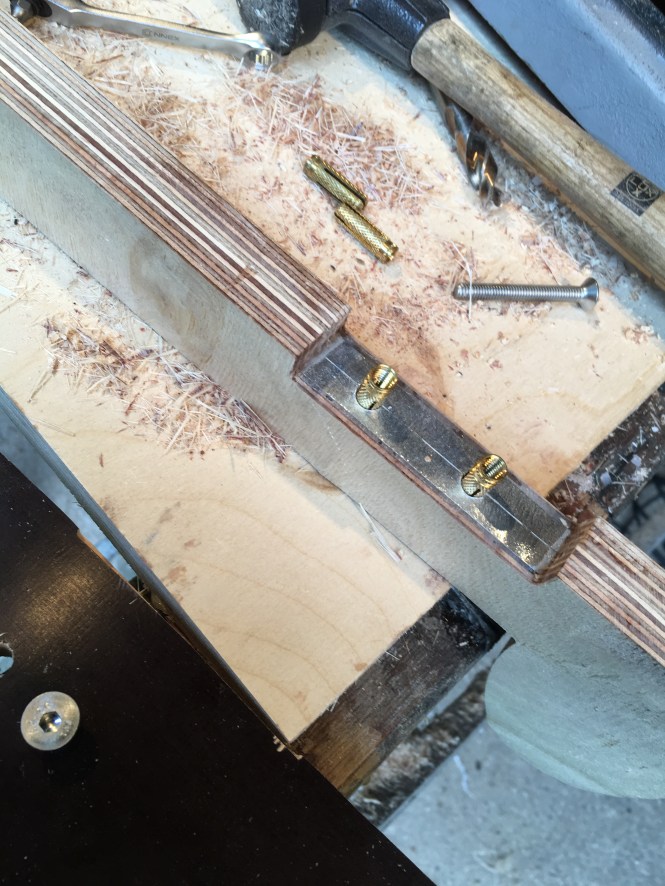

jetzt die Aufnahme für die Flügel

105

107

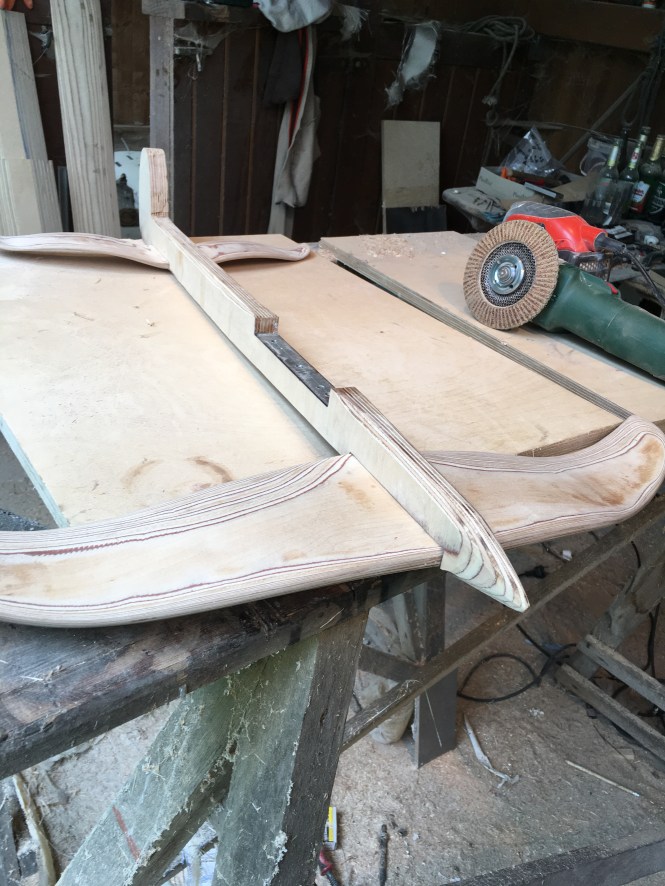

sauber

109

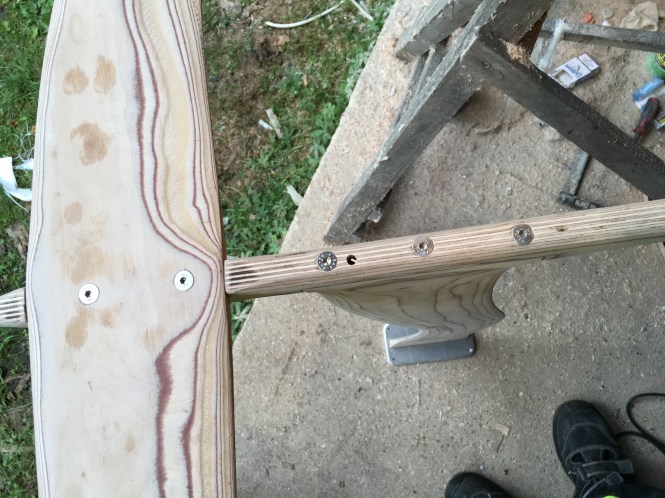

Fuselage bei dem Feinschliff

111

ein Loch „verbohrt“ wird mit Epoxy ausgegossen

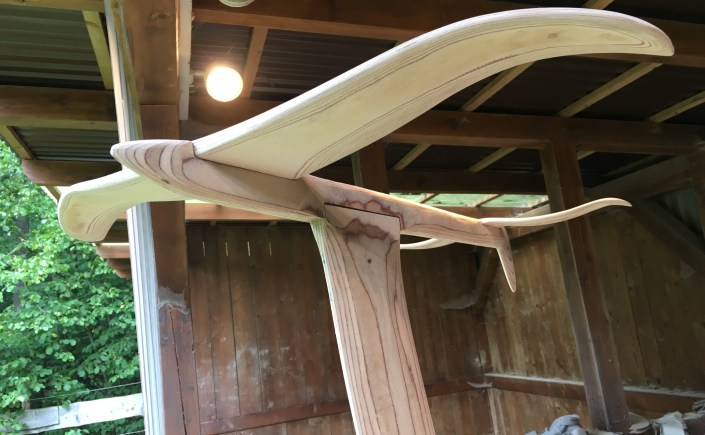

117

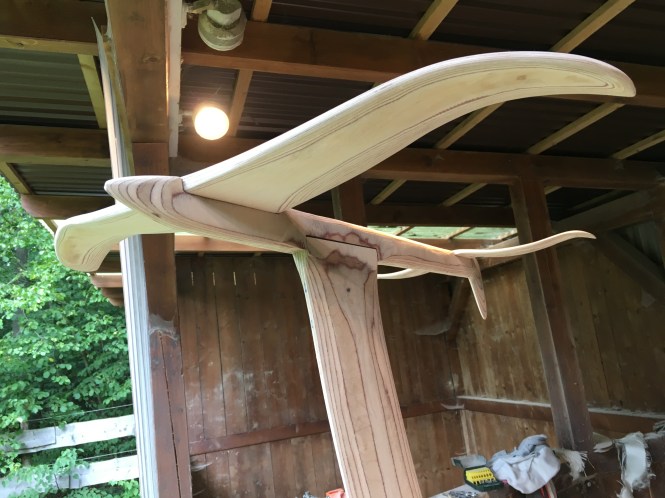

wie eine Möwe

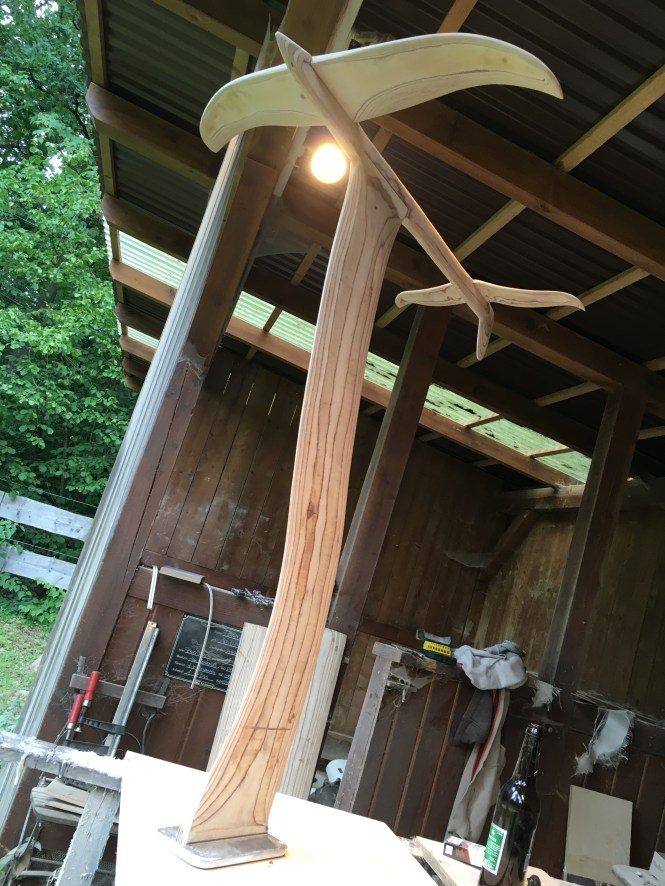

122

128

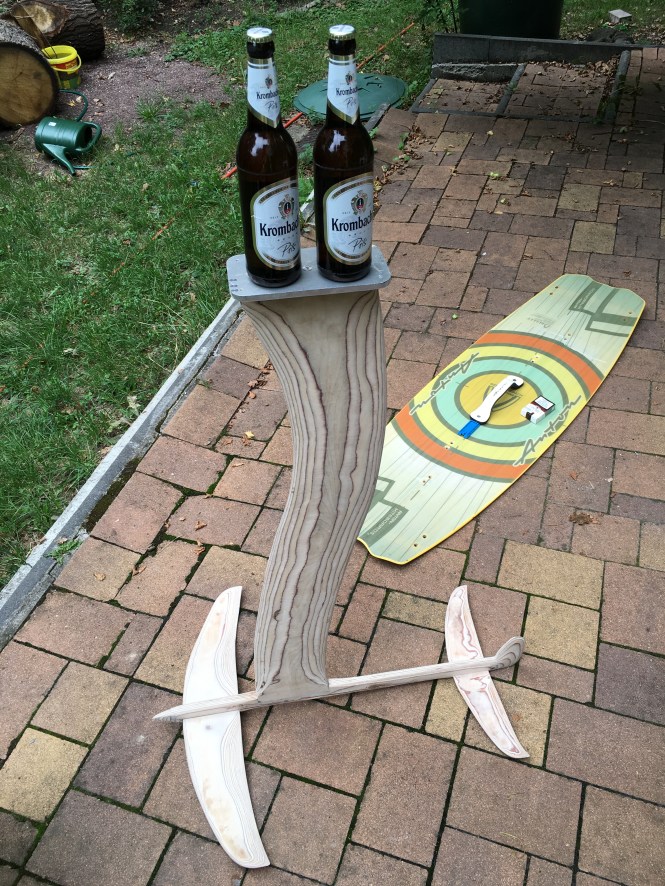

jetzt wohlverdienter Feierabend 🙂

141



143

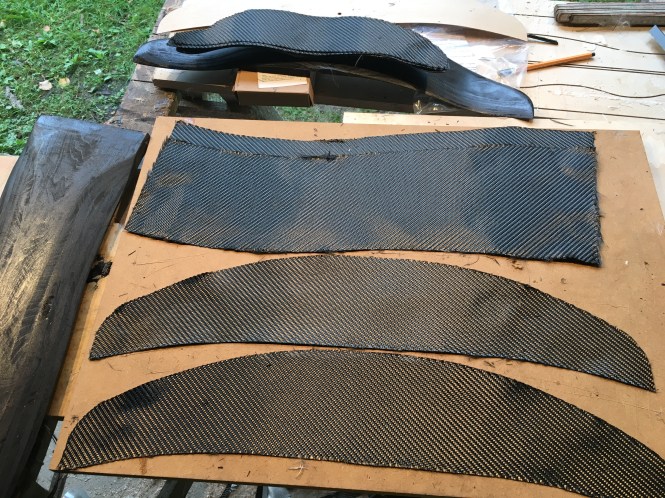

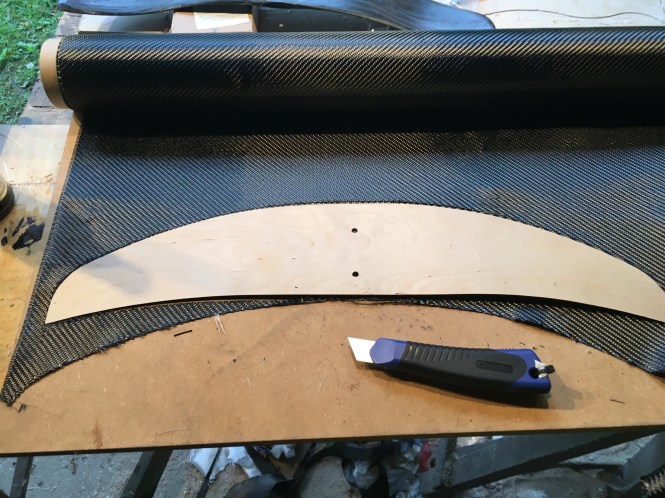

alles sauber zugeschnitten

146

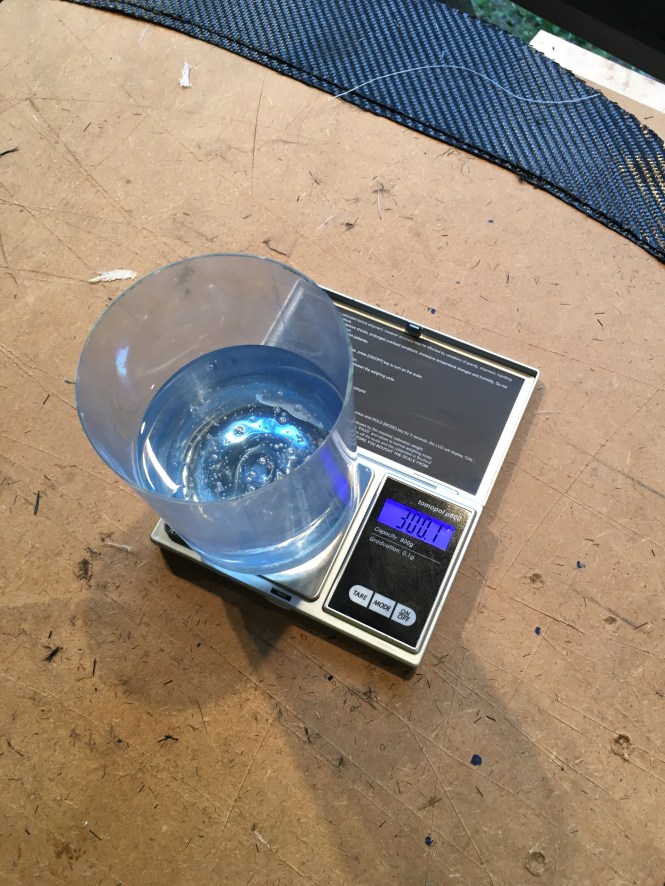

jetzt die richtige Mischung Epoxi

147



148

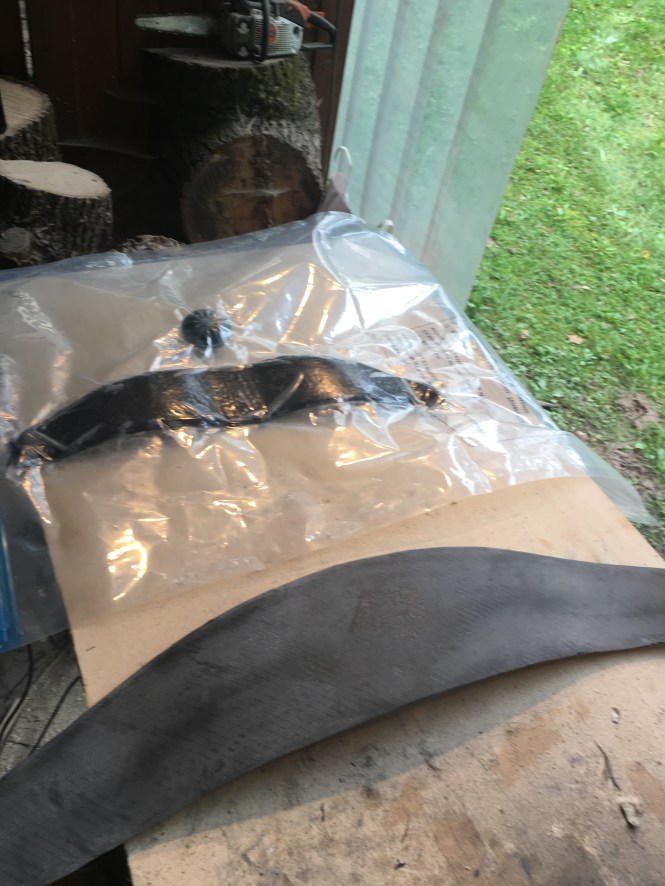

hier wird Vakuum (mit einen Aufbewahrungsbeutel vom Dänischen Bettenhaus und einem Staubsauger) zum Anpressen der Carbonkanten erzeugt



151

Flügelkante (Front)

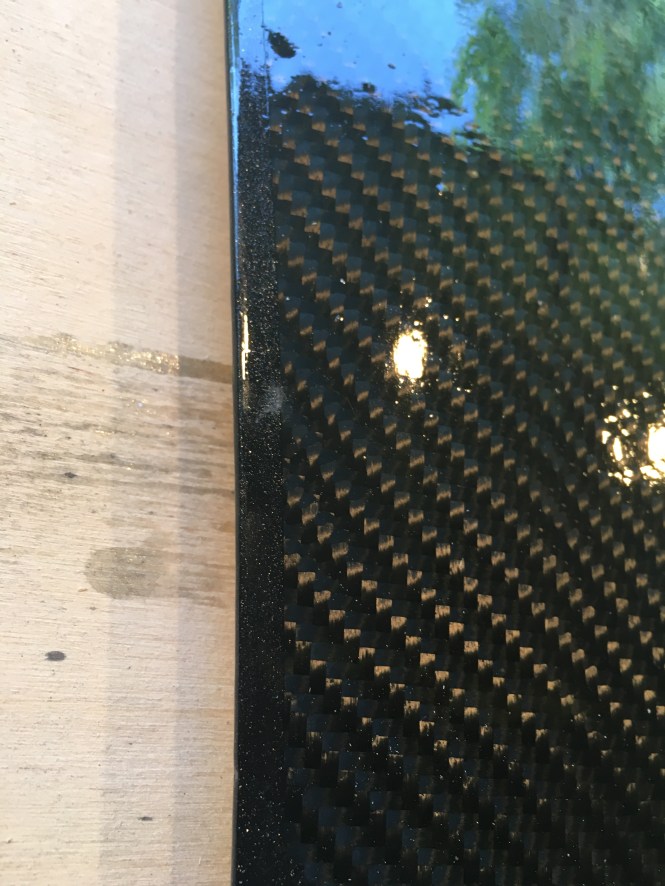

152



Mastkante im Detail

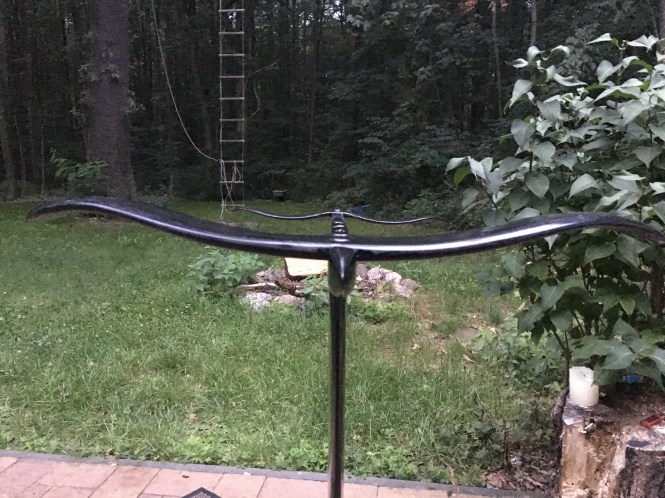

167166164

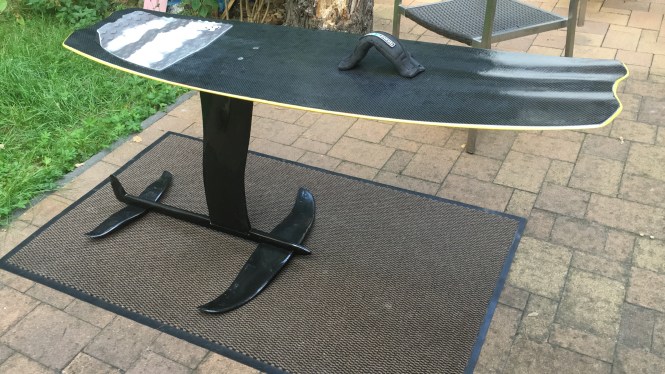

179



Habe ein kaputtes Anton (hat einen ordentlichen Rocker) repariert, noch a’bissel‘ „carboniert“, mal schauen wie es Morgen mit dem „Übungsmast“ funktioniert. Der Mast ist nur 50 cm hoch

(Nur) wenn es klappt gibt es Bilder

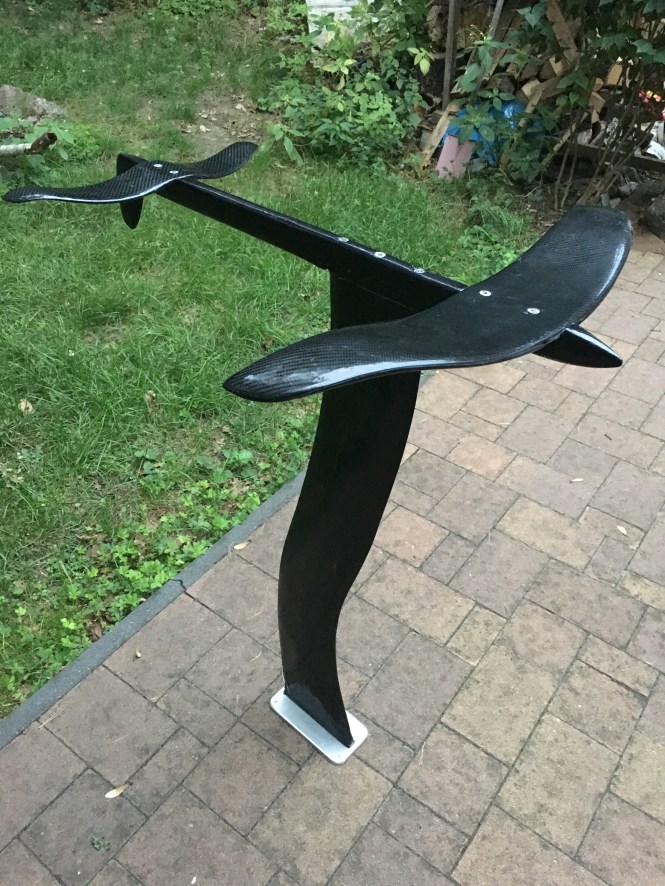

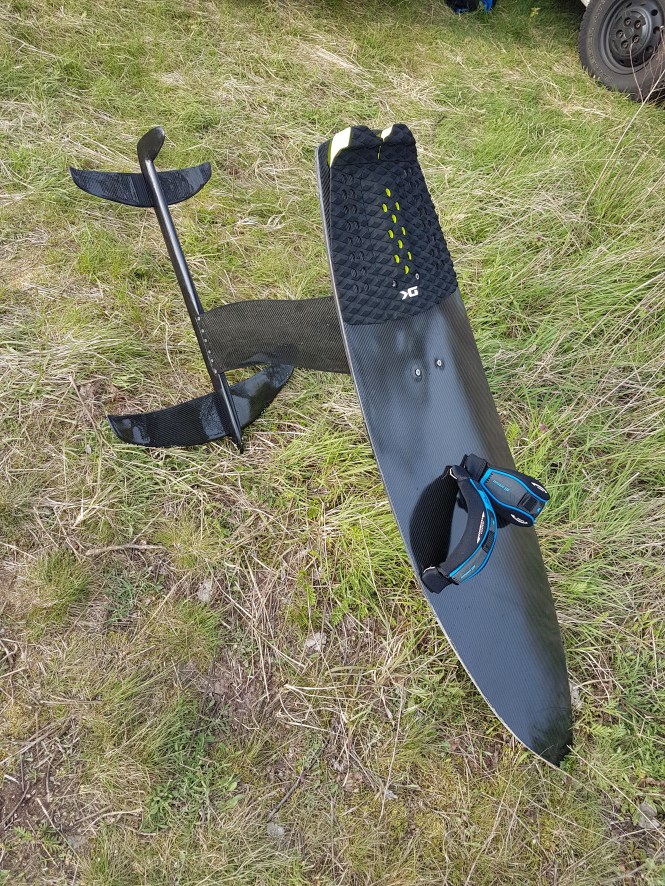

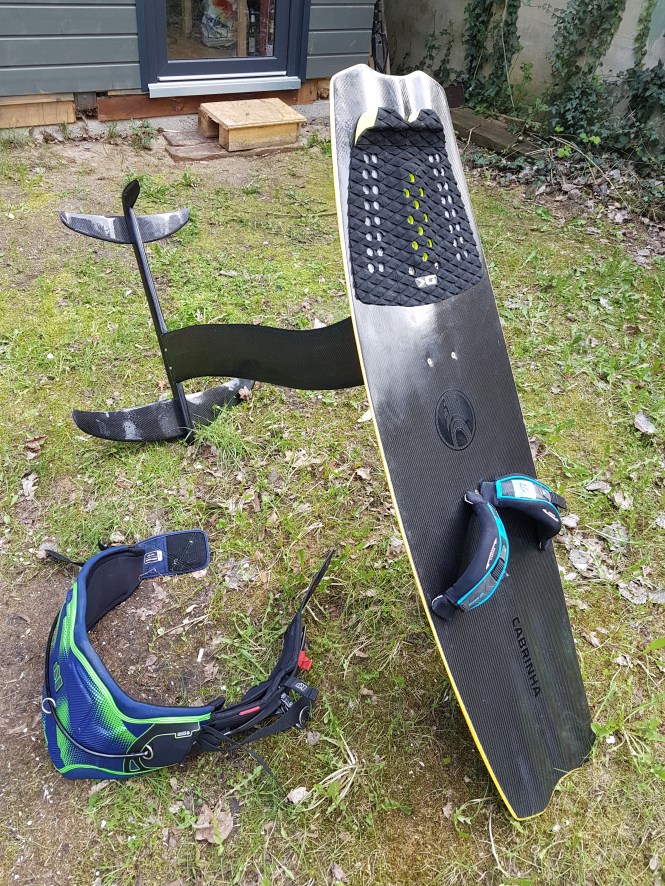

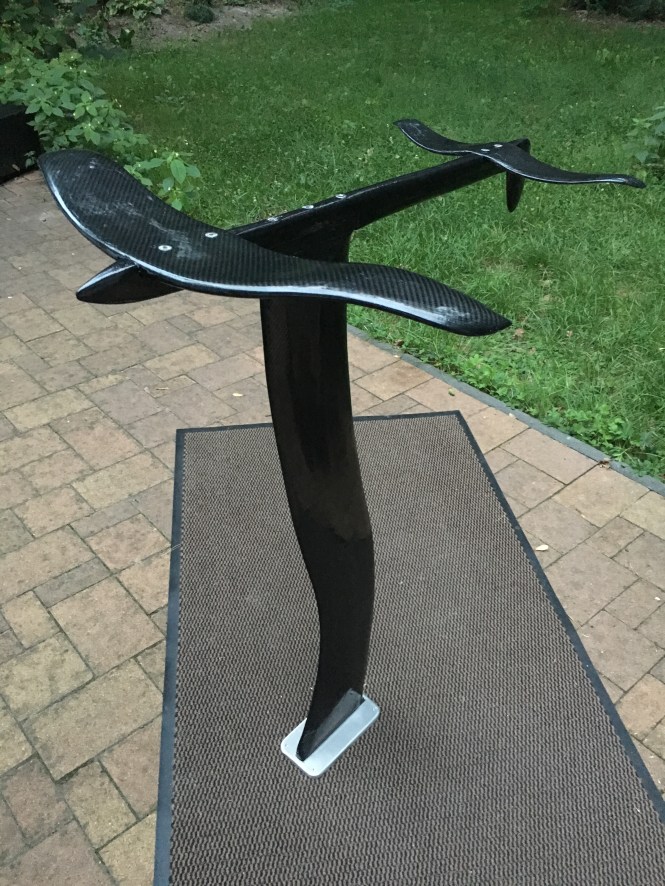

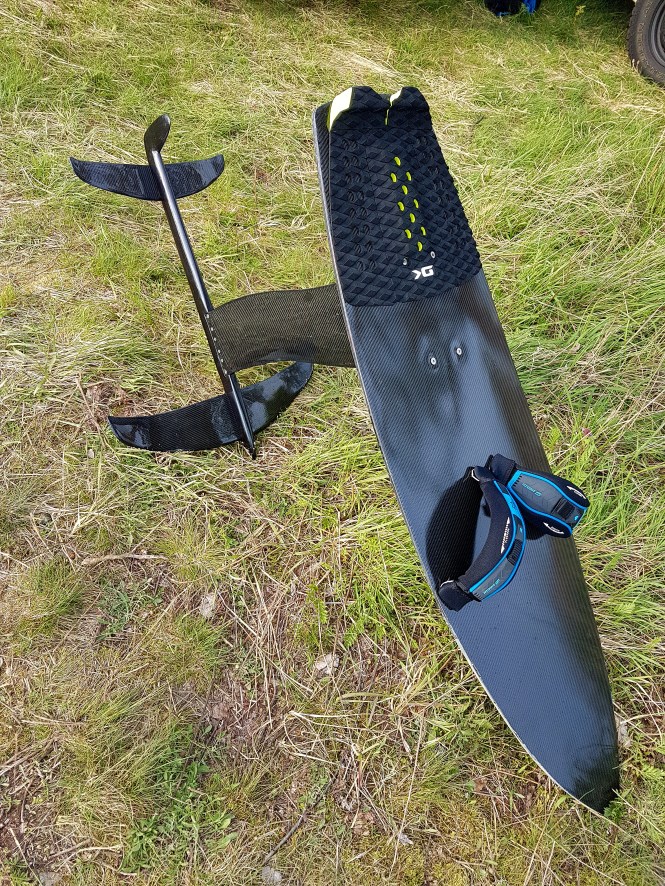

Das Foil ist startklar



Dank für das Interesse, Fortsetzung folgt….. Klaus
